裁切系统
Cutting System

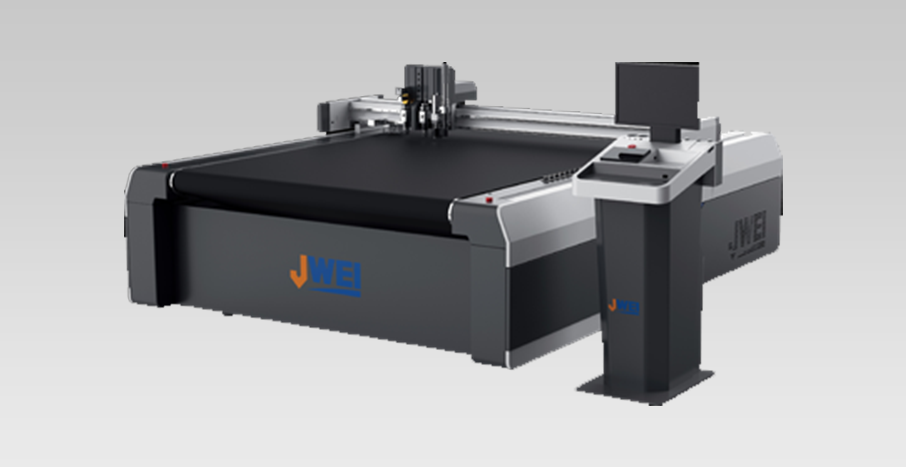

TB09-1113彩印包装割样机 - SCUTTER - JWEI优德88数控

2019年，优德88正式推出TB09高精度告白裁切机，也就是客户更为熟知的“Scutter”，作为优德88自主研发对标国际一线品牌的机型，在国内表已经亮相，就迅快引来了行业关注，其无与伦比的精杜纂快率，也得到了行业大客户的认可，截止目前，仍旧是国内鲜有敌手的高精度裁切设备。


513%
和人为对比异形效能提升
240%
矩形提升
产品利用场景
TB09-2516-RM 板卷通用高精尖智能 一 体化裁切解决规划，兼容资料广，可裁切多种纸板。
20240506041939210
KT 板
20240506041939477
磁贴
20240506041939192
瓦楞纸
20240506041939921

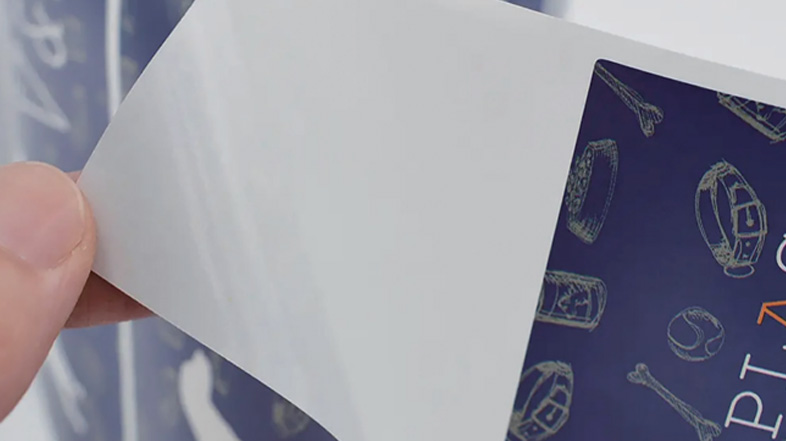

不干胶
20240506042033394

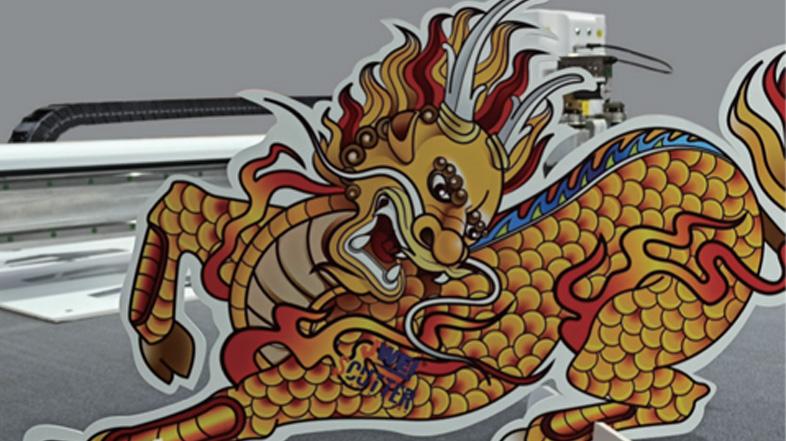

雪弗板
20240506044807409

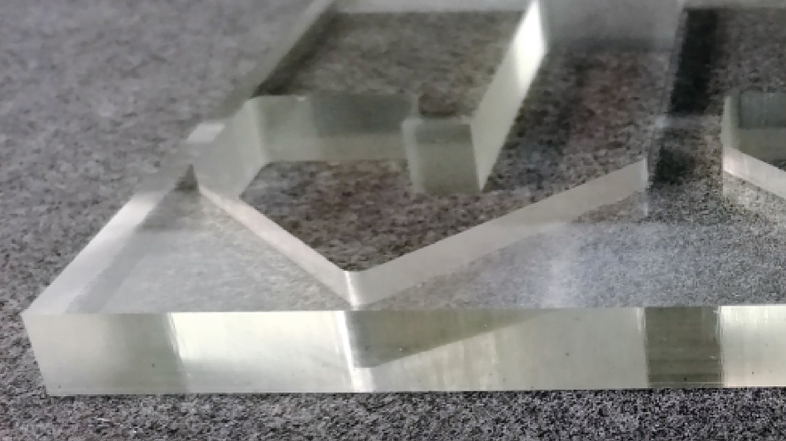

亚克力
切割视频
优势特点
20240507022454144

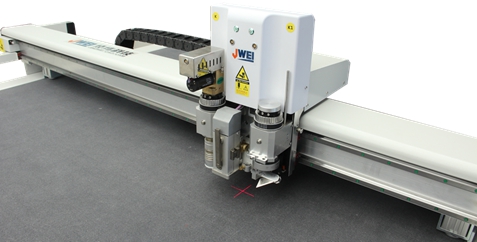

相机定位系统
印刷类资料，通过相机定位系统，急剧精准定位裁切，通过集成的QR工作分类？，可幼批量性进行分歧批次产品的自动化调图出产
20240507070919955
研磨级0齿隙，斜齿传动
研磨级的斜齿传动，加工幼圆成效提升至D 1MM级别，高快率高加工加工，在最高快情况下加工同批次产品精度可达±0.05MM
20240507070932822

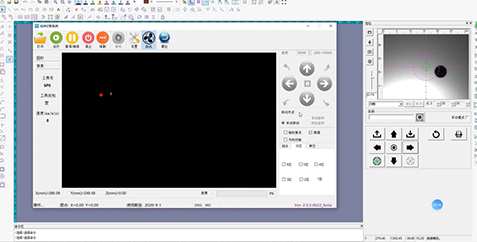

SCUT活动节造系统
软件界面全新升级，整体式支持 2 . 0支持体式新增至PDF/XLS /CF2， 行业内最整体式兼容；选取自主开发的SCUT 蹊径优化技术， 优化加工效能提升20 % 以上
20240507070946484

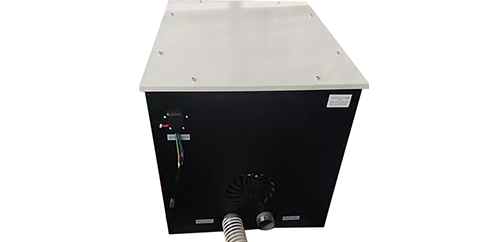

静音气泵节造
静音最低60分贝消音节造，专享舒服办公，变频节造系统，让产品加工过程中，更少功率亏损
20240507071001978

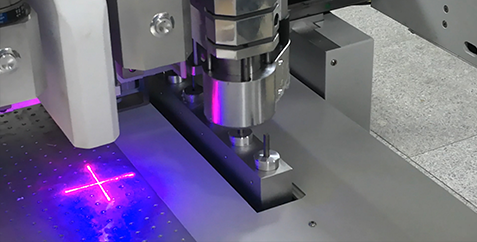

自动换铣刀职能
1.8KW集成式铣刀工具，大功率高精度，可切割20MM及以内亚克力，密度板，雪弗板，铝塑板等高密高硬度资料，多种工艺规格铣刀自动更换调刀，实现自动化镂铣加工
多种工具
  • 20240507022645956
    振动刀工具
    振动刀工具
    轻松应对瓦楞纸板、蜂窝纸板、KT板、雪弗板等较硬较厚材质切割；
  • 20240507022709316
    泡沫裁切工具
    泡沫裁切工具
    可切割5公分以内的泡棉，如EVA EPE 等厚泡棉，精准又高效；
  • 20240507022731391
    飞刀工具
    飞刀工具
    通过高快飞轮旋转方式，对透气性资料如旗号布、软膜、告白布等资料，进行高快高精度切割；
  • 20240507022806695
    半刀工具
    半刀工具
    合用于裁切不干胶的半断裁切，如不干胶、车贴、反光膜、磁性贴等；
  • 20240507022827578
    镂铣工具
    镂铣工具
    可插拔式，拥有大功率高硬度切割能力，很急剧的镂铣亚克力、雪弗板、密度板、铝塑板蹬撞质资料；
  • 20240507022850640
    中心/偏移拖刀工具
    中心/偏移拖刀工具
    可应对厚度不超过5mm的资料，如车贴、写真、背胶等资料；
  • 20240507022914243
    压切工具
    压切工具
    可实现全怯注半切，弹性压切，不伤台面，可加工更多类型资料；
  • 20240507022937799
    V-CUT多角度开槽工具
    V-CUT多角度开槽工具
    可实现蜂窝板，KT板等多种类资料0°~120°肆意可调开槽需要；
  • 20240507022959586
    灰卡开槽工具
    灰卡开槽工具
    专为灰板开槽而设，多角度可调：0°~135°肆意可调；
  • 20240507023022156
    相框开槽工具
    相框开槽工具
    90度固定式开槽，专为相框，柔板，消音板等资料进行90度角开槽；
  • 20240507023105150
    白卡开槽工具
    白卡开槽工具
    专为卡纸开槽而设，可轻松实现卡纸高精度开槽需要；
  • 20240507023120148
    压痕工具
    压痕工具
    分歧宽度压痕轮可选，可在各类瓦楞纸板、卡纸、PVC上压出美满压痕；
技术参数
更多具体职能请联系客服。

以下参数本公司保留最终诠释权，如有改观，恕不另行通知。

型号

TB09-2516-RM

多职能机头

多工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁怯注压痕、画图、镂铣等职能于一体

标配工具

电动振动切割工具、拖刀工具、画图工具

最大平移快率

1800mm/s

最大裁切快率

1800mm/s （分歧资料，快杜仔所分歧）

最大裁切厚度

50mm（厚度上限凭据具体资料而定）

沉复精度

±0.05mm

裁切资料

纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等

资料固定方式

真空吸附

软件分辨率

0.025、0.01、0.1可选

传输端口

网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

指令系统

HP-GL兼容体式

整机功率

13kW

额定电压

380V±10%

有效工作领域

2500mm×1600mm

整机尺寸

3420mm×2485mm×1365mm

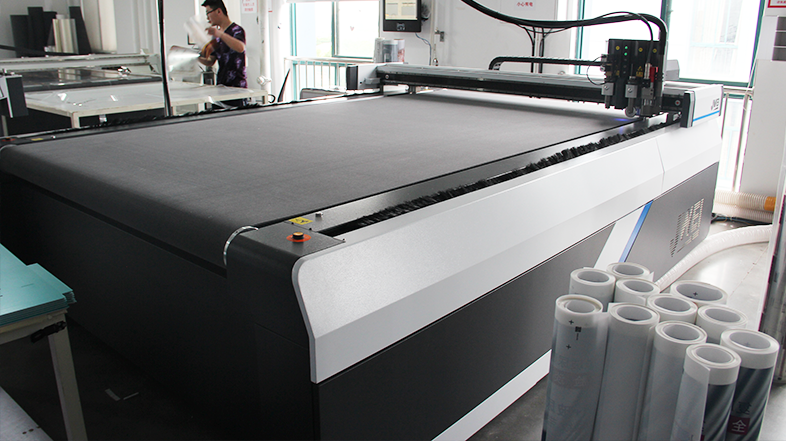

场地实拍
20240506044651203

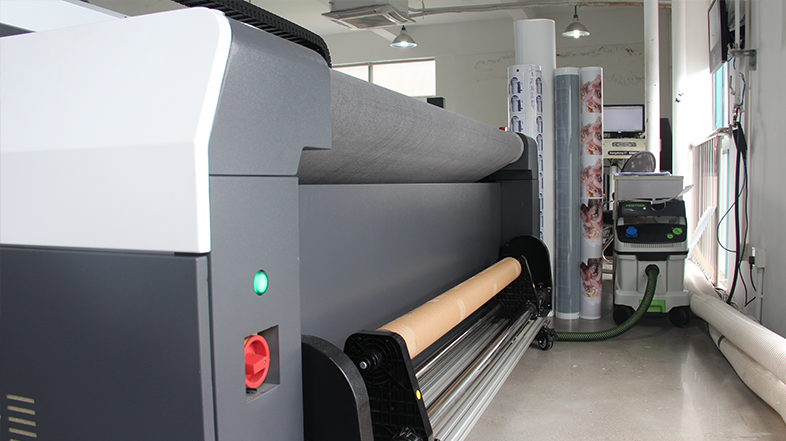

场地实拍
20240506044651243

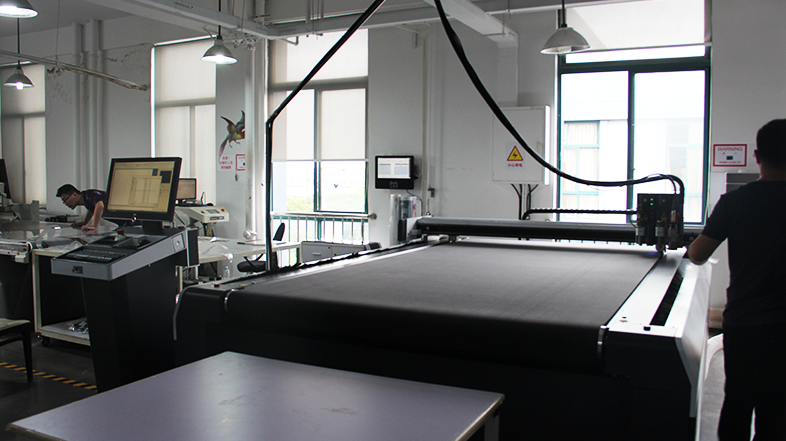

场地实拍
20240506044651404
场地实拍
